採購的牙科空壓機馬力風量不足？空壓機能效衰減程度多少？簡易測試看看就知道！

拜訪牙體技術所或牙醫診所客戶的時候往往會被詢問到：你們家的空壓機的馬力足嗎？或者另一種方式問到：你們家的空壓機實際風量足嗎？因為一些客戶使用的空壓機會讓他們感到好像不夠力，出風量應該不到型錄或者是報價單上面提到的這麼多. 因此我們想提供一種簡易的測試方式，提供給牙科專業的前輩們一個確認或驗證的參考！

---

請先準備計時碼錶、三用電錶以及一位得力助手

計時碼錶與三用電錶是用來確認充氣效率與空壓機運轉時的耗功的；我們在這邊特別強調，中國或有些國產空壓機往往會讓馬達過載運轉，使空壓機的轉速不合理的增加來提供產出風量。例如 : 過去我們在工廠就發現空壓機馬達銘牌標示50馬力 (37kW) 而安全係數S.F.標稱1.25；實際運轉起來量測電流卻發現該電流是60馬力 (45kW) 才會有的運轉電流。也就是說, 空壓機廠商要求馬達廠商拉高安全係數 (正常多為1.1) 然後再超載運轉至45/37=1.2左右，結果實際的安全係數因為過載運轉被吃掉成為只有((1.25*37)-45)/45= 1.25/45 = 0.027 (=2.7%；標準會要求S.F.1.1；即安全裕度達到10%)，即容易發生馬達燒毀與工業安全問題。所以三用電錶是用來量測滿載運轉時 (就是說空壓機在壓力打到8 bar時)的運轉電流是多少。

---

先確認目前使用的空壓機系統空氣桶總容量有多少

---

---

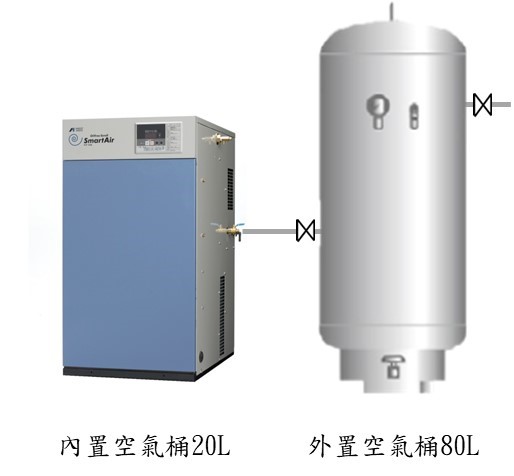

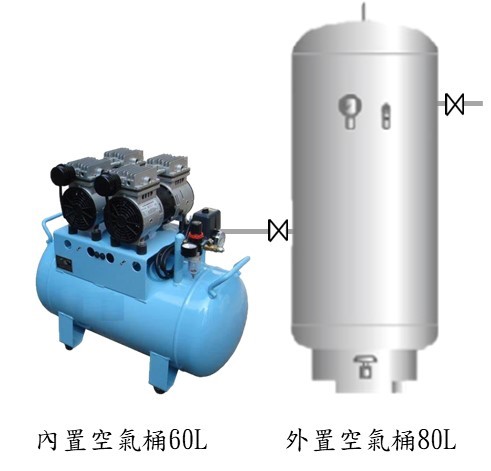

首先請各位前輩將連接空壓機的外置空氣桶出口閥門先關閉，然後再檢視看看空壓機是否有內置空氣桶 (例如：上圖岩田三馬力無油渦卷式空壓機有20L內置不銹鋼空氣桶) 或者空壓機下面有標配帶桶 (例如：下圖商用型三馬力空壓機有帶60L的鍍鋅黑鐵桶)。所以我們可以得到 三馬力渦卷的個案空氣桶總儲氣量是20L+80L=100L；而三馬力商用型無油空壓機個案空氣桶總儲氣量是60L+80L=140L。

---

---

將空壓機與連結空壓機外置桶壓力洩放至"0″

請將外置空氣桶出口的球閥關斷，然後將空壓機的桶子與外置空氣桶的桶子空氣洩放掉，直到壓力錶確認為 “0″為止。

---

架好三用電錶量測運轉安培數的位置

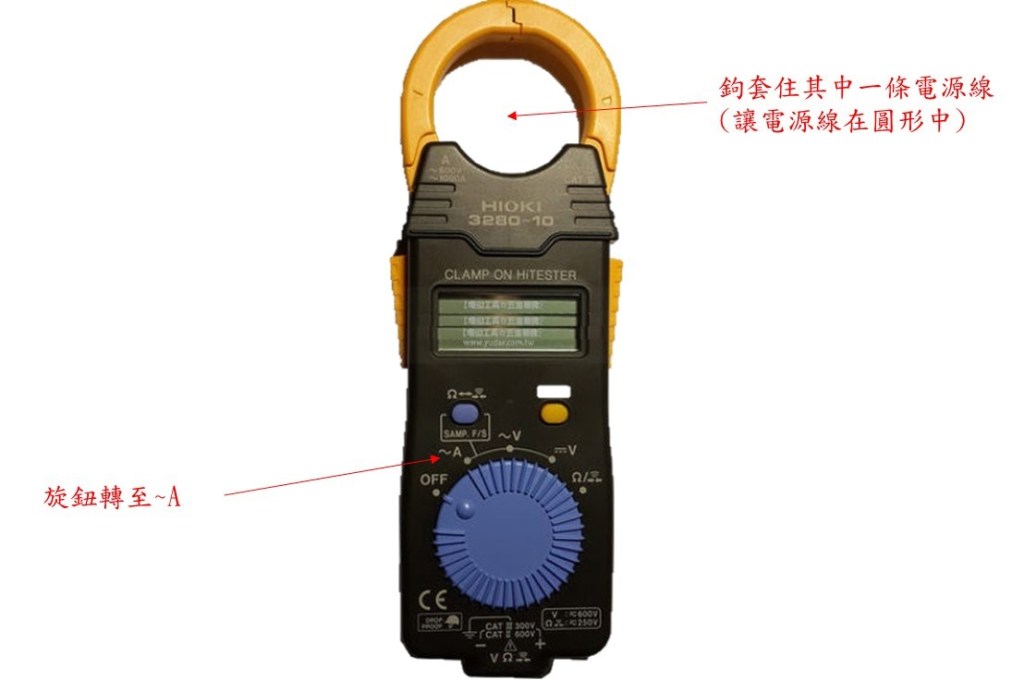

請 您的得力助手至電氣箱的地方找到空壓機的3P或者2P的無熔絲斷路開關；將三用電錶鉤錶環套住無熔絲斷路開關其中一條電源線 (三相電源有紅、黑、白三條請鉤住其中一條；單相電源有兩條，請鉤套住其中一條；請參考下圖)。

---

---

請得力助手紀錄螢幕數據中最高的數值，如果可以照相起來也不錯！

按壓空壓機啟動開關ON同時按壓計時碼錶並計算標準運轉秒數

外置空氣桶上的充油式壓力錶 (或機械式) 的錶壓力會由"0″開始運轉直至 “8″ kg/cm2G 停止運轉，請於停止運轉時將計時碼錶 (手機上也有類似APP或為標準手機軟體)。這時候我們就可以來比對標準值：例如 —

個案一, 三馬力無油渦卷式空壓機個案

三馬力無油渦卷式空壓機實際應該是255L/min (每分鐘實際排氣量255L) ，空氣桶總容量100L，空氣桶總容量由 “0″ 打到 “8″ kg/cm2G 應該會需要壓縮總容量100L x 8倍壓力 = 800L的氣量進入空氣桶內。

空氣桶總容量錶壓力由"0″打到 “8″ kg/cm2G的時間應該是 800L/255L = 3.14分鐘 (約188秒)。

個案二, 三馬力商用型無油式空壓機個案

三馬力無油渦卷式空壓機實際應該是270L/min (型錄標稱每分鐘實際排氣量270L) ，空氣桶總容量140L，空氣桶總容量由 “0″ 打到 “8″ kg/cm2G 應該會需要壓縮總容量140L x 8倍壓力 = 1,120L的氣量進入空氣桶內。

空氣桶總容量錶壓力由"0″打到 “8″ kg/cm2G的時間應該是 1,120L/270L = 4.15分鐘 (約249秒)。（如果壓力由6.0打到8.0 bar 時間會少掉3/4。

---

實際計時碼錶顯示的運轉時間如果是在上述標準秒數的正負5%內都是ISO1217容許的誤差值，我們都可以認定型錄值與實際量測風量是合理且有足風量的。

確認空壓機啟動到停止期間實際運轉電流值

各位可以依據空壓機的電源種類：相數 (單相或三相) 以及 電壓 (220V或者是380V) 並透過專業電氣設備公司的網站搜尋電機額定電流；這邊要說明的是, 其他電氣也會消耗電力，所以會比搜尋到的額定電流資料稍微高一些是正常的。例如 : 三馬力60Hz三相220V額定電流是9.3安培，加上其他電氣耗功則會是落在10安培多一些。三馬力單相220V額定電流是21安培 (部分採用變頻模組的設計電流會類似三相的安培數)，加上其他電氣耗功則會落在28安培左右。(請參考東元電機低壓馬達產品數據)

當然實際量測之後得到的數值可以反推實際的馬達馬力數是多少，或者是說馬達有沒有被過載使用運轉。如果有異常，例如：過載運轉可能推估是3.5馬力，那麼就可以將風量與實際馬力數作調整得到實際3馬力是多少風量！(但是我們並不認同馬達過載Overload的設計)

每年可以自行簡易量測確認空壓機的能效狀態

有不少空壓機在新機的時候可以有不錯或者符合型錄值的數據，但是運轉一陣子之後就會開始大幅度衰退，而讓實際風量大幅下降、讓運轉電流上升或者是兩者同時發生。因此各位前輩可以採用上述的簡易量測空壓機能效的方式，每年定期量測或者是感到不太對勁時進行量測，可以對 您的空壓機系統現況可以有更深一層的了解！

---
