過載繼電器英文是Thermal Relay又稱為Overload relay、Over Current Relay，中文又常翻譯成熱動繼電器、過電流繼電器、積熱繼電器 (積熱電驛)。積熱電驛的作動原理是利用雙金屬片作為電動機之過負載保護用，當電動機發生過載時，使串聯於主電路的發熱元件發熱，並使鄰近不同特性的雙金屬片(bimetal)因為電阻產生熱量使不同膨脹係數的金屬片延伸程度不同受熱而產生彎曲，致使接點被頂開，電動機控制迴路因此被切斷，而電動機也隨之斷電 (推動段迴路用之接點)，以達到保護之目的，與一般的繼電器有相當大的不同及功能。

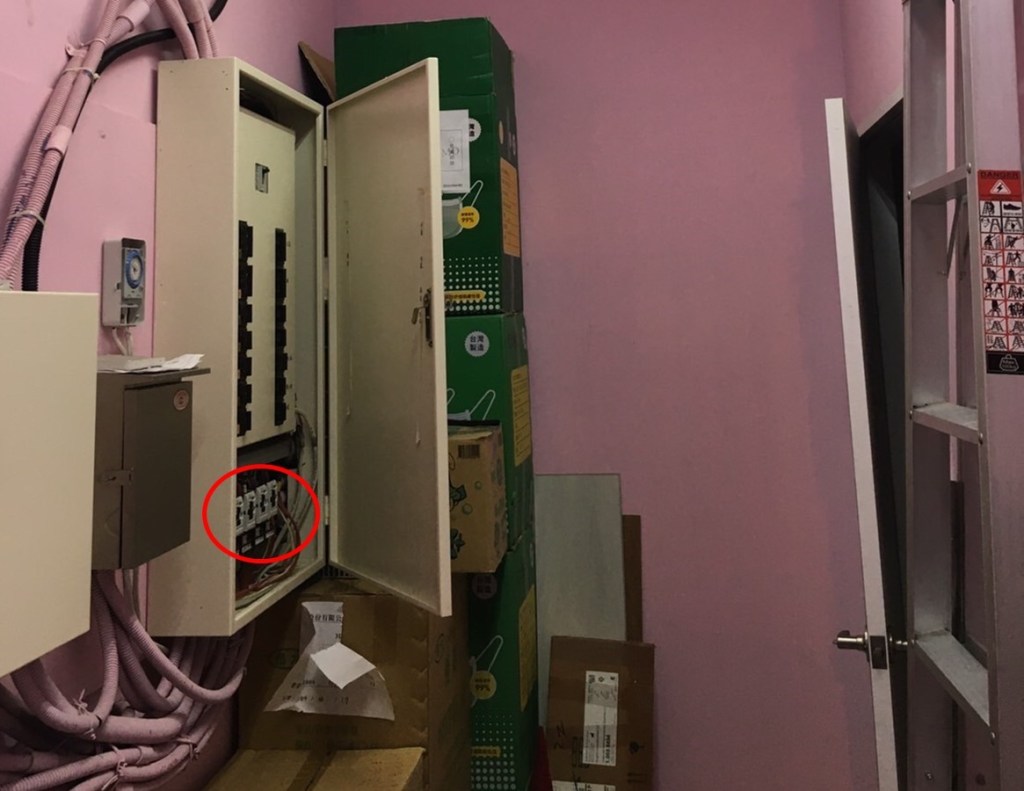

比較在意作業場所安全的牙醫診所或牙體技術所可能會在電箱接線盤接到設備之前，在電氣箱的無熔絲斷路開關與設備間設計安裝積熱電驛 (積熱電驛一般須設計為設備額定電流+20%; 如果空壓機設計上就存在過載, 依據標準的馬達功率與整機額定電流+20%會一直跳機, 擔心積熱電驛一直跳脫而選擇太大容量則又無法在需要的時候跳脫)，以便在設備異常或者是電流過大的時候，透過上述機制自動跳掉保護機器設備與業主的整個機構安全用電安全。我們在少數的牙醫診所或牙體技術所看到下面類似的設計 (該牙醫診所院長相當在意診所病患與同仁的生命財產安全，因此除了有電氣箱積熱電驛的迴路設計，空壓機房也採用防火材質與隔間)。
為何岩田無油渦卷式空壓機要標配設計積熱電驛?

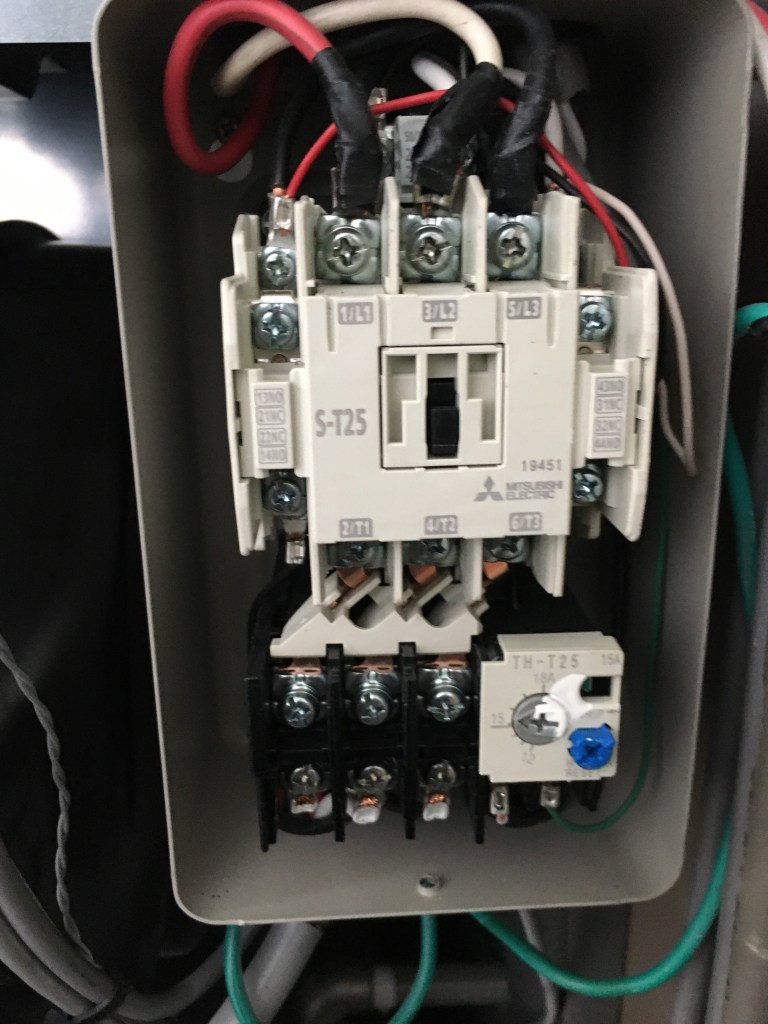

為何岩田無油渦卷式空壓機要標配設計積熱電驛？因為大多數的牙醫診所或牙體技術所並沒有類似上面示範案場有在電氣箱設計各種較高耗能或容易產生瞬間啟動電流的設備用積熱電驛；尤其是國際品牌產品銷售在各個國家，更必須確保業主的使用安全以及避免不必要的品質訴訟糾紛，加上日本又是十分注重安全細節的國家，所以岩田設計標配機器內置保戶用的積熱電驛 (長期配合研發的日本三菱Thermal Relay；請參考下圖空壓機內部右下角接線盒，變頻變相則會由變頻器提供類似保護)。
多重保護確保生命財產安全

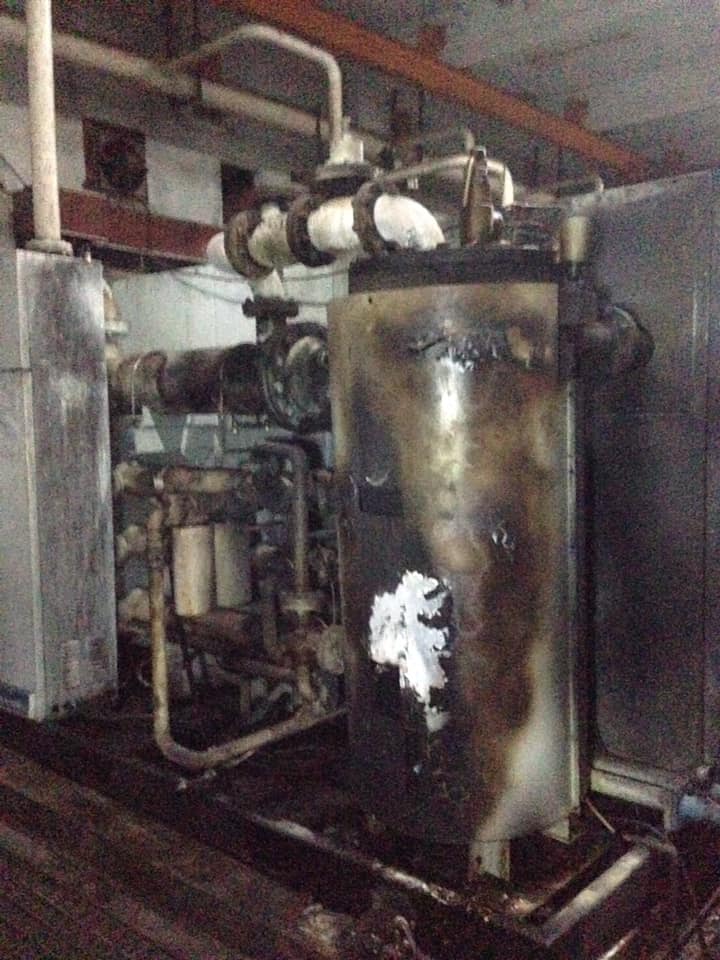

我們過去也曾經一再提醒 : 空壓機或任何設備飄散出塑膠或類似燒電纜線的燒焦味道是不對的，應該檢查確認哪裡有過熱問題！？就好像過去我們有銷售有油式空壓機, 如果發現空壓機打開隔音罩或甚至沒有打開就發現油膩膩的，那就是潛藏滲漏油的點，就會有潛在的安全風險，因此必須查出洩漏點。過熱與媒介 (非防火泡棉或者是潤滑油滲漏) 都是造成火災的風險來源！
岩田無油渦卷式空壓機在生命財產與機器保護的安全防護部份有下列幾個措施：
- 東芝馬達與三菱電氣 : 設計上不過載使用，讓機器運轉都在安全容量內 (過載運轉使用是許多空壓機廠商節省成本的手法之一)。
- 東芝馬達採用全密閉設計, 確保防塵與防水氣侵入馬達內部繞線組。
- 設計積熱電驛過載、過電流與過熱保護。
- 選用防火材質的隔音泡棉，並且確保熱源能夠透過冷熱分流的流道被帶出去。
- 空壓機安裝溫度感測器，當機體出口溫度到達設定攝氏溫度即自動跳機保護。
