在牙科產業有點矛盾的是牙醫診所與牙體技術所都需要空壓機,而且空壓機系統非預期停機、或者是壓縮空氣品質不佳都可能會讓整個公司或局部作業停擺;但是空壓機系統卻又鮮少專業的廠商提供完善的規劃，以確保後續的使用穩定可靠且環保節能，大多採順便請室內設計公司或者是主要行業設備廠商附帶規劃。
我們經常發現許多牙科機構面臨的問題在於規劃面的開端，就已經埋下無法穩定供氣的風險因子，而有問題的時候就會以增加空壓機台數或馬力數、或者增加空氣桶來解決。我們將針對供氣不穩定造成製程設備低壓告警停機或者是可能的氣源震盪來探討，並且先不談空壓機的品質良窳與空氣桶的規劃；我們也假設 貴牙科機構的空壓管管徑設計沒有問題，僅針對分岐管與配氣分歧塊 (配氣塊) 的設計來探討。

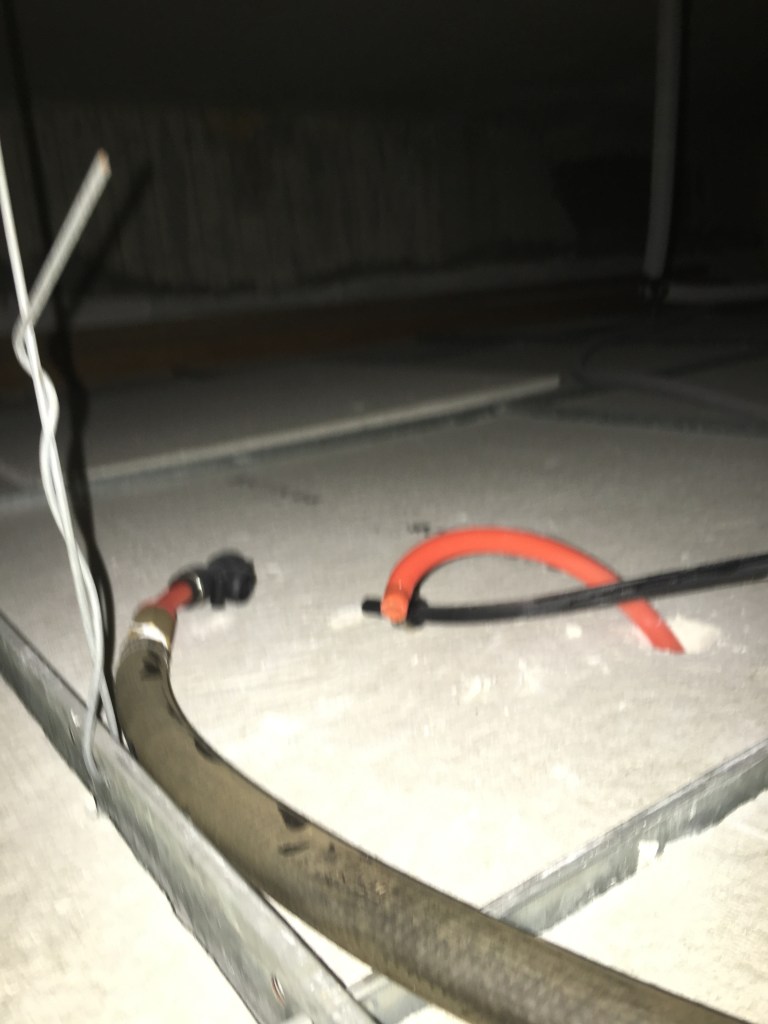

下圖一是市面上常見的分歧塊，主要是1/4″入口以及透過配氣塊再分出兩個或三個或四個以上1/4″的母快插頭；1/4″口徑相當於6.35mm的內徑，假設主管是1/2″ (12.7mm) 在與分歧塊入口對接時插入一個外徑1/4″的PT外牙接頭之後，實際流道可能只剩下1/8″ (3.175mm) ，然後再分給2~4個出口1/4″的母快插頭去接續6mm (內徑3.5mm)、8mm (內徑5mm)、10mm (內徑6mm) 或12mm (內徑8mm) 的製程或診療設備PU管提供給設備使用用氣。以下圖為例，是接到三種設備，分別為8mm、10mm以及12mm的製程設備原廠建議管徑。我們可以想見藍色分歧塊內的通道口徑也是1/4″左右，當三種設備中的1~3種瞬間用氣需求變大的時候 (例如：CAD/CAM換針的瞬間用氣），藍色區塊內的通道儲存的空氣瞬間會被拉走，但是入口只有1/8″的內徑因為管路由1/2″限縮至1/8″而氣塞來不及補氣給使用端；所以只好拉分歧塊出口的另外兩條PU管的氣。如此極可能造成整體的設備均處於供氣不穩定的狀態，加工設備使用的過程也是呈現不穩定的狀態…。

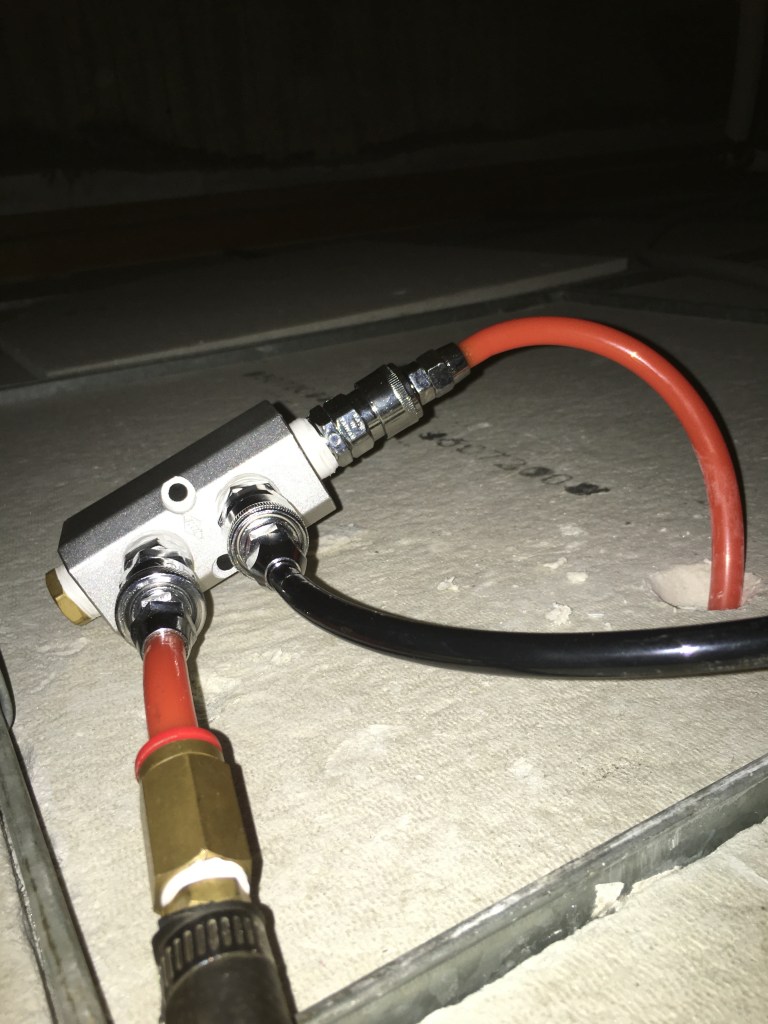

改善的方式是分歧配氣塊的入口不要造成限縮氣塞，而且配氣塊要有足夠的儲氣空間提供給數量不同的出口做為緩衝；請參考下列的圖片，銀色鋁配氣塊為1/2″入口搭配塊狀儲氣緩衝空間以及2~4個1/2″的出口口徑，與藍色配氣塊為1/3″入口搭配條狀通道以及三個1/4″出口；兩者影響後續氣源供應的穩定性截然不同，當然成本的差異也是以6~10倍不等的差異。
我們會建議當空壓機系統供氣不穩定時, 第一時間要先以不會損耗電力的設備優先考慮起；可以從供應端的配置、傳輸的管線與轉接以及需求端的各個管線來審查，然後將增加空壓機台數與馬力數壓在最後考慮，通常會得到很不錯的成效、購置成本與電費節省！
