膜管式乾燥器在牙科應用

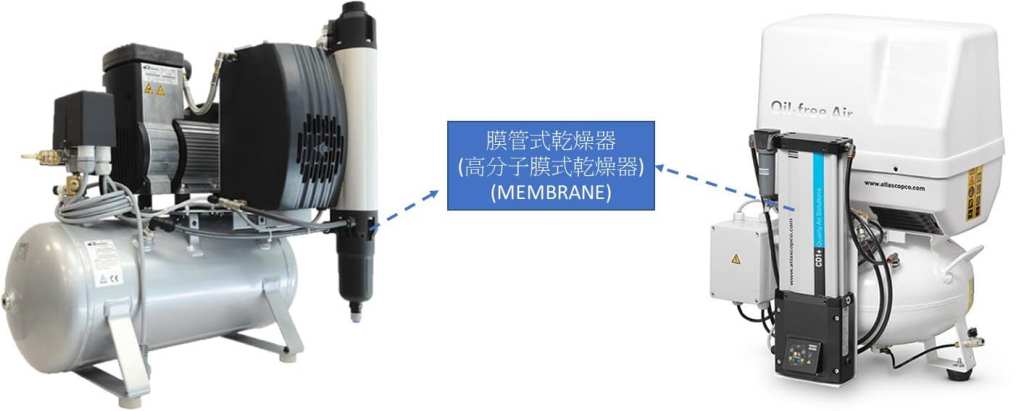

牙醫診所及牙體技術所的空間有限，因此通常會選用配置在空壓機成為一體式的膜管式乾燥器（Membrane；或稱高分子膜式乾燥器; 或稱中空絲膜乾燥器）。

膜管式乾燥器的優點是節省空間、較冷凍式乾燥機攝氏2℃以下壓力露點需求及配管線的費用；另外，因為可以讓壓縮空氣乾燥程度的壓力露點達到攝氏5℃以下至-40℃（約為大氣露點-20℃~-60℃），達到冷凍式乾燥機達不到的壓力露點。

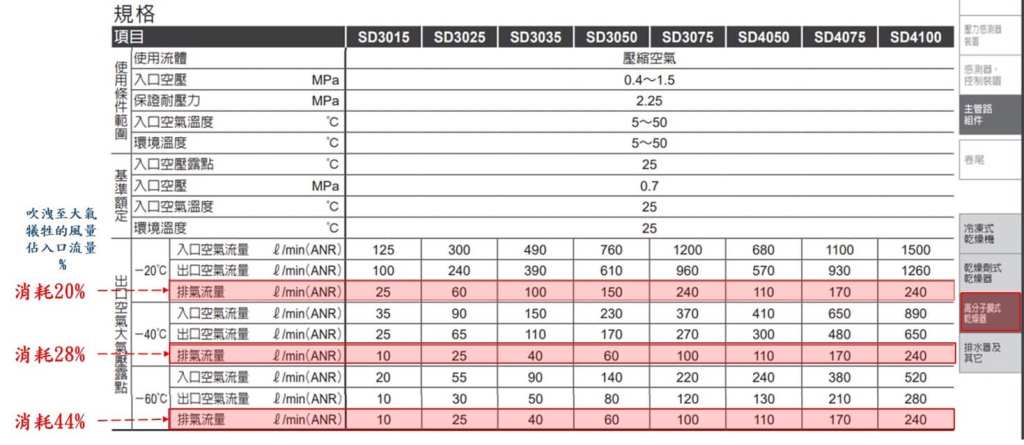

比較大的缺點是乾燥壓縮空氣的過程，因為透過薄膜滲透排出水蒸氣（請參考下圖說明），原理有點像洗完頭之後, 頭髮利用吹風機 (壓縮空氣) 來吹乾, 而必須犧牲浪費15%～45%氣量, 但是換取已經飽和的乾燥濾材被吹乾再生利用。以下表國際知名大廠膜管式乾燥器型錄值為例，約5馬力的空壓機使用膜管式乾燥器，犧牲浪費的氣量約1.5馬力（490L/min入氣量，得到390L/min排氣量；犧牲浪費100L/min氣量）。

膜管式乾燥器原理

日本CKD膜管式乾燥器

我們初步分析牙醫診所及牙體技術所空壓機系統能源浪費及空壓機系統供氣不穩定的主要原因在於：

1. 環境溫度過高（環溫每提高攝氏3℃會浪費1%電費），牙醫診所與牙體技術所通常會有5%以上的節能改善空間; 環境溫度過高也造成乾燥機或乾燥器入口溫度過高, 造成乾燥機或乾燥器出口壓力露點效果不如預期的原因之一。
2. 空間因素選用膜管式乾燥器，一般常見採用機型的耗能耗氣吹洩量約15%～30%左右; 採用膜管式乾燥器必須設計止回閥與電磁閥於管路上, 否則膜管會一直吹洩排氣, 不管是否有在用氣都會浪費壓縮空氣。
3. 空壓機穩定可靠耐久程度不足, 造成排氣高溫, 影響乾燥機或乾燥器的乾燥效果。
4. 空壓機系統配置設計不合理, 部分需要乾燥壓縮空氣的設備沒有經過乾燥機或乾燥器針對壓縮空氣進行乾燥。

岩田渦卷一馬力可選配內置膜管式乾燥器

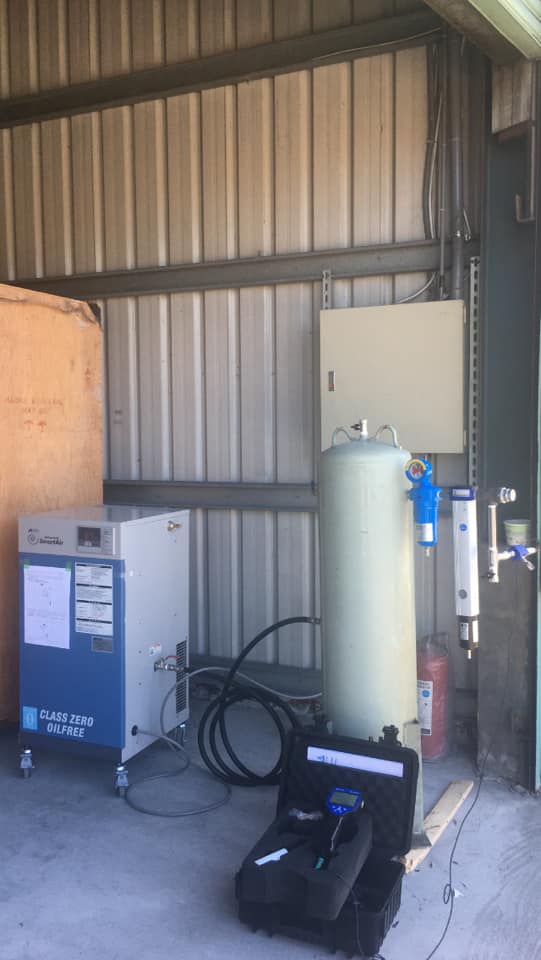

壓力露點(乾燥程度)可採露點計量測
